उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JINGHONG
प्रमाणन:
ISO/CE
मॉडल संख्या:
जेएच-2100

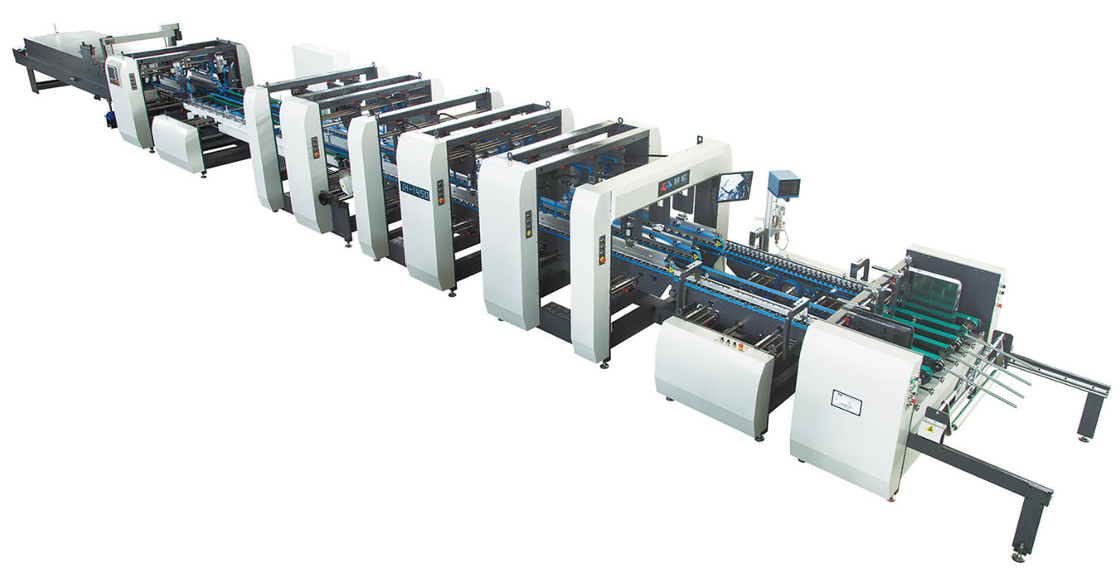

हाई स्पीड ऑटोमैटिक फोल्डर ग्लूअर
JH-2100F-PCW
1. उत्पाद विवरण
JHF-2100F-PCW एक बहुआयामी मॉडल है, जो मुख्य रूप से मध्यम आकार की पैकेजिंग, 300g -800g कार्डबोर्ड, 1mm-10mm नालीदार पैकेजिंग, डबल फोल्डिंग और हुक बॉटम के लिए उपयुक्त है;यह मशीन डबल-लेमिनेटेड और ई, सीबीए पांच-लेयर फ्लैट प्रेशर डाई-कटिंग या पानी आधारित प्रिंटेड रोटरी डाई-कटिंग ग्रूव्ड नालीदार दो-गुना, हुक-बॉटम मॉडल का उत्पादन भी कर सकती है, पूरी मशीन में अधिक विविध परिवर्तन हैं, सरल डिबगिंग, सरल और सुविधाजनक संचालन।यह मशीन एक अद्वितीय कार्डबोर्ड सुधार लोकेटर, निरंतर स्टैकिंग बॉक्स स्नैपिंग डिवाइस से लैस है।यह टच टर्मिनल और पीएलसी ऑपरेटिंग सिस्टम, (वैकल्पिक रिमोट ऑनलाइन डायग्नोसिस सिस्टम) को अपनाता है।रिमोट कंट्रोल ऑपरेटिंग सिस्टम से लैस, ट्रांसमिशन स्ट्रक्चर ग्रुपेड इंडिपेंडेंट मोटर ट्रांसमिशन, स्टेबल ऑपरेशन, नो नॉइज़ को अपनाता है और अपर बेल्ट प्रेशर को न्यूमेटिकली एडजस्ट किया जाता है।यह स्थिर और कुशल है, और मानवकृत संचालन की जरूरतों को पूरी तरह से पूरा करता है।यह मशीन यूरोपीय CE मानकों के अनुसार निर्मित है।इसमशीन 4/6-पॉइंट सिस्टम से लैस है।
2. तकनीकी पैरामीटर:
A. JHF-2100F-PCW की विशिष्टता:
1) लागू कागज की गुणवत्ता: सफेद कार्डबोर्ड (300-800 जीएसएम), ई, सी / बी / ए का सामना करना और टुकड़े टुकड़े करना।पांच परत नालीदार
बी घटक:
इसे छह मॉड्यूल में विभाजित किया गया है: एक फीडर सेक्शन, एक साइड अलाइनमेंट सेक्शन, एक एंटी-हुक सेक्शन, एक फोल्डिंग फॉर्मिंग मॉड्यूल, एक प्रेस और काउंटिंग मॉड्यूल, एक कन्वेयर सेक्शन।
इसमें 7 टुकड़े 60 मिमी चौड़े सक्शन पेपर फीडिंग बेल्ट होते हैं;चौड़ाई सेट करने के लिए 10 मिमी धातु प्लेट को क्षैतिज रूप से समायोजित किया जाता है, और एम्बॉसिंग गाइड व्हील पेपर आउटपुट बेल्ट को निर्देशित करता है;बाएँ और दाएँ पक्षों पर बाफ़ल हैं, जिन्हें उत्पाद शैली के अनुसार बाएँ और दाएँ ले जाया जा सकता है;पेपर फीडिंग विभाग तीन पेपर आउटपुट चाकू से लैस है।कागज चाकू वास्तविक नमूने के अनुसार असममित लंबाई को समायोजित करता है;सक्शन डिवाइस मोटर के साथ कागज को जल्दी, आसानी से और लगातार स्वचालित रूप से फीड करने में सहयोग करता है।पेपर फीडिंग सेक्शन 400 मिमी की ऊंचाई पर पेपर को स्टैक कर सकता है, और चिकनी नालीदार पेपर फीडिंग सुनिश्चित करने के लिए ऊपरी खिला दबाव वायवीय है।ऑपरेटर किसी भी ऑपरेटिंग क्षेत्र में पेपर फीडिंग स्विच को नियंत्रित कर सकता है।
थ्री-प्लेट संरचना पुश गेज और साइड गेज के सिद्धांत को अपनाती है, जो तिरछी कार्डबोर्ड को सुचारू और सुचारू फीडिंग सुनिश्चित करने के लिए सही कर सकती है।
चिकनी पेपर संदेश सुनिश्चित करने के लिए तीन प्लेट संरचना, ऊपरी बेल्ट मुख्य ड्राइव प्रकार है।निचला बेल्ट 50 एमएम है, ऊपरी बेल्ट 30 एमएम है, और ऊपरी दबाव बेल्ट अलग-अलग कार्डबोर्ड मोटाई के अनुकूल होने के लिए वायवीय रूप से ऊपर और नीचे चलती है।एनीट-हुक सिस्टम से लैस, यह सुनिश्चित करने के लिए 4/6-पॉइंट सिस्टम के साथ सहयोग किया गया कि बॉक्स का गठन अच्छा है।
तीन-प्लेट संरचना, ऊपरी बेल्ट मुख्य ड्राइविंग प्रकार 30 मिमी चौड़ा है, और चिकनी कागज परिवहन सुनिश्चित करने के लिए निचला बेल्ट 50 मिमी चौड़ा है।
चिकनी पेपर संदेश सुनिश्चित करने के लिए तीन प्लेट संरचना, ऊपरी बेल्ट मुख्य ड्राइव प्रकार है।यह 50 मिमी नीचे की बेल्ट और 60 मिमी चौड़ी बैसाखी से बना है;बाएँ और दाएँ पक्ष दूसरी तह रेखा 180 डिग्री के साथ पूर्ण होते हैं, और चौथी तह रेखा 180 डिग्री पूरी तरह से संयुक्त होती है;बाएँ और दाएँ गाइड पहिए अलग-अलग स्थिति के अनुसार समायोजित होते हैं ताकि तह बॉक्स को अधिक सुचारू रूप से मिलान किया जा सके;निचला असर बेल्ट को सही ढंग से चलाने के लिए समर्थन और मार्गदर्शन करता है।फोल्ड बेल्ट स्वतंत्र रूप से संचालित होता है, और फोल्ड बेल्ट की गति को स्वतंत्र रूप से समायोजित किया जा सकता है, ताकि उत्पाद में गोंद मिसलिग्न्मेंट न हो।
ऊपरी और निचले संचरण लंबाई समायोजित कर सकते हैं;और यह कार्टन की तह प्रक्रिया के दौरान उत्पन्न त्रुटियों को ठीक करने के लिए एक संरेखण उपकरण से सुसज्जित है, और कार्टन के दोनों किनारों पर तह लाइन को चपटा और ठीक किया जा सकता है जब चपटे उपकरण द्वारा पांच-परत बॉक्स का उत्पादन किया जाता है।नीचे के पेस्ट बॉक्स का उत्पादन करते समय, यह एक वायवीय फ्रंट-ब्लॉकिंग डिवाइस से लैस होता है।निरंतर स्वचालित बॉक्स संचय विधि यह सुनिश्चित करती है कि बॉक्स बड़े करीने से संदेश देने वाले विभाग में प्रवेश करे;यह एक इलेक्ट्रिक काउंटर स्वचालित डिवाइस को गोद लेती है;यह एक वायु दबाव प्रणाली और एक दबाव संदेश प्रणाली से सुसज्जित है।प्रेसिंग व्हील को बॉक्स को और अधिक सही बनाने के लिए विभिन्न बॉक्स प्रकारों और कागज की गुणवत्ता के अनुसार समायोजित किया जा सकता है।
स्वतंत्र ऊपरी और निचले मुख्य संचरण संरचना को अपनाते हुए, ऊपरी दबाने वाली बेल्ट उत्पादन कार्टन की लंबाई के अनुसार आगे और पीछे जा सकती है, इनपुट फीड बेल्ट नरम और मध्यम है, और तैयार उत्पाद को कुचल नहीं देगा;संतुलित दबाव, साफ-सुथरा संदेश, उत्तम गुणवत्ता सुनिश्चित करना;संदेश देने वाले हिस्से की गति मुख्य मशीन की रन गति से मेल खाती है।विद्युत उपकरण स्वचालित रूप से समायोजित होते हैं, और मैन्युअल संचालन और गति को भी चुना जा सकता है;दो सेट फ्रंट प्रेसिंग और पेपर प्रेसिंग फंक्शन डिवाइस हैं।डिबगिंग और ऑपरेशन समायोजित करने के लिए सरल और सुविधाजनक है।
| नहीं। | वस्तु | ब्रैंड | मूल |
| 1 | मुखयमोटर | सीबी मोटर | ताइवान |
| 2 | फ्रिक्वेंसी परिवर्तक | इनोवेंस | चीन |
| 3 | एचएमआई | इनोवेंस | चीन |
| 4 | तुल्यकालिक बेल्ट | द्वार | अमेरीका |
| 5 | मुख्य ड्राइव असर | एनएसके/एसकेएफ | जापान, स्वीडन |
| 6 | मुख्य अक्ष | वीमियाओ | ताइवान |
| 7 | पेपर फीडिंग बेल्ट | नीता | जापान |
| 8 | चपटी बेल्ट | नीता | जापान |
| 9 | पीएलसी | इनोवेंस | ताइवान |
| 10 | विद्युत उपकरण | श्नाइडर | फ्रांस |
| 1 1 | सीधा रास्ता | कर्मचारी | ताइवान |
| 12 | गोंद प्रणाली | केकी | चीन |
| 13 | इलेक्ट्रॉनिक निरीक्षण | संक्स | जापान |
| नहीं। | वस्तु | क्वान। | टिप्पणी |
| 1 | ऑपरेशन टूलबॉक्स और टूल्स | 1 | मानक |
| 2 | फोटोइलेक्ट्रिक काउंटर | 1 | मानक |
| 3 | लात की गणना | 1 | मानक |
| 4 | स्तर पैड | 32 | मानक |
| 5 | क्षैतिज पाइप 15 मीटर | 1 | मानक |
| 6 | कंप्यूटर मॉनीटर | 1 | मानक |
| 7 | हुक नीचे भाग संयोजन | 4 | मानक |
| 8 | स्पंज बेल्ट संयोजन | 4 | मानक |
