टच स्क्रीन 1100 मिमी चौड़ाई वाले कार्टन फ़ोल्डर ग्लूअर मशीन कम शोर

हाई स्पीड ऑटोमैटिक फोल्डर ग्लूअर

जेएच-1100-पीसीडब्ल्यू

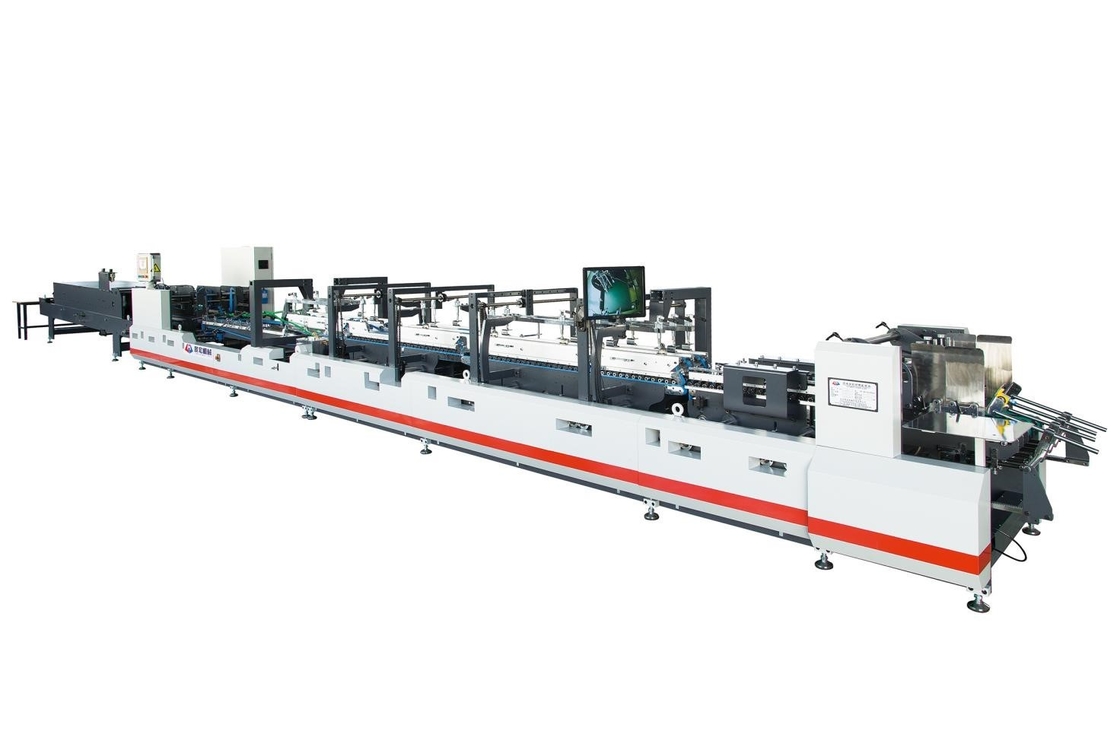

JH-1100 हाई स्पीड ऑटोमैटिक फोल्डर ग्लूअर मशीन

1 परिचय

▪यह मशीन मल्टी-ग्रूव बेल्ट ट्रांसमिशन संरचना, कम शोर, स्थिर संचालन और सरल रखरखाव को अपनाती है;

▪इस मशीन की मोटर इन्वर्टर नियंत्रण, स्वचालित गति विनियमन, स्थिर बिजली की बचत को अपनाती है;

▪ऑपरेशन एकल-पक्षीय टूथ रॉड समायोजन को अपनाता है, जो सरल और सुविधाजनक है (मोटर द्वारा स्वचालित समायोजन वैकल्पिक है);

▪पेपर आउटपुट निरंतर, सटीक, स्वचालित और पेपर फीडिंग सुनिश्चित करने के लिए कंपन मोटर्स से लैस कई मोटी बेल्ट को अपनाता है;

▪खंडित ऊपरी बेल्ट प्लेट, एक विशेष डिजाइन के साथ संयुक्त, बेल्ट को तनाव के बिना उत्पाद की जरूरतों के अनुसार समायोजित किया जा सकता है;

▪विशेष ऊपरी बेल्ट बोर्ड संरचना डिजाइन लोचदार ड्राइव की प्रभावी ढंग से रक्षा कर सकता है और अनुचित संचालन के कारण होने वाले नुकसान से बच सकता है;

▪निचला गोंद सिलेंडर प्रदान करें, जो गोंद सिलेंडर के बाएँ और दाएँ पक्षों को समायोजित करने के लिए दाँत की छड़ को गोद लेता है, जो संचालित करना आसान है (प्रासंगिक गोंद स्प्रे प्रणाली का चयन किया जाना चाहिए);

▪टच स्क्रीन और पीएलसी कंट्रोल सिस्टम, रिमोट कंट्रोल ऑपरेटिंग सिस्टम, फोटोइलेक्ट्रिक काउंटिंग से लैस, क्वांटिटेटिव काउंटिंग, ऑटोमैटिक पेपर किकिंग डिवाइस से लैस;इंकजेट डिवाइस, अधिक व्यापक कार्य;

▪संदेश देने वाली दबाव तालिका विशेष सामग्री को अपनाती है, वायु दाब द्वारा दबाव को समायोजित करती है, और सही उत्पाद सुनिश्चित करने के लिए स्पंज बेल्ट से सुसज्जित है;

▪एक हेक्स रिंच संचालित करने में आसान सभी समायोजन सहायक उपकरण समायोजित कर सकता है;

▪यह मशीन दो-गुना और चार-गुना हुक बॉटम कार्डबोर्ड और लैमिनेटेड पैकेजिंग बॉक्स का उत्पादन कर सकती है;

▪यह मशीन चार/हेक्स बॉक्स फ़ंक्शन जोड़ सकती है।

2. तकनीकी पैरामीटर:

ए.जेएच-1100-पीसीडब्ल्यू विशिष्टता:

• लागू कागज की गुणवत्ता: सफेद कार्डबोर्ड (250-800 जीएसएम), कार्डबोर्ड से टुकड़े टुकड़े में कार्डबोर्ड,ई और एफ बांसुरी की एकल दीवार.
• पेपर फीडिंग विधि: सक्शन बेल्ट के साथ सही ढंग से, स्वचालित रूप से और लगातार
• बॉक्स की चौड़ाई: 130mm-1100mm
• यांत्रिक आकार (एल × डब्ल्यू × एच / एमएम): 2100 मिमी×1800मिमी×1450मिमी
• गोंद: विलेय
• कुल वज़न (लगभग): 8.5T
• बिजली की आवश्यकता: लगभग 28KW
• यांत्रिक गति: 450 मीटर / मिनट

बी घटक:

इसे सात मॉड्यूल में विभाजित किया गया है: एक फीडर सेक्शन, एक अलाइनमेंट सेक्शन, एक प्री-फोल्ड सेक्शन, एअंकुशसेक्शन, फोल्डिंग फॉर्मिंग सेक्शन, प्रेस सेक्शन और कन्वेयर सेक्शन।

• फीडर अनुभाग

▪ पेपर फीडिंग भाग में एक स्वतंत्र मोटर ड्राइव सिस्टम होता है, और पेपर फीडिंग मोड होस्ट के साथ सिंक्रनाइज़ होता है;

▪ सात 30 मिमी मोटे पेपर फीडिंग बेल्ट;चौड़ाई निर्धारित करने के लिए 10 मिमी धातु प्लेटों को क्षैतिज रूप से समायोजित किया जाता है;

▪ एम्बॉसिंग पावर गाइड व्हील पेपर आउटपुट बेल्ट को निर्देशित करता है;बाएँ और दाएँ पक्ष उत्पाद शैली के अनुसार बाएँ और दाएँ समायोजित करने के लिए बाफ़ल से सुसज्जित हैं;

▪ वास्तविक नमूने के अनुसार असममित लंबाई को समायोजित करने के लिए पेपर सेक्शन के लिए तीन पेपर इजेक्शन चाकू से लैस;

▪ कंपन डिवाइस कागज को सटीक और तेज़ी से, निरंतर और स्वचालित रूप से फीड करने के लिए मोटर के साथ सहयोग करता है;

▪ पेपर फीडिंग सेक्शन 400 एमएम की ऊंचाई के साथ पेपर को ढेर कर सकता है, चिकनी पेपर फीडिंग सुनिश्चित करने के लिए वूल व्हील के साथ धूल हटाने वाले उपकरण से लैस;

▪ऑपरेटर किसी भी ऑपरेटिंग क्षेत्र में पेपर फीड स्विच को नियंत्रित कर सकता है;

• संरेखण अनुभाग

▪ पेपर फीडिंग भाग द्वारा भेजे गए कार्डबोर्ड को संप्रेषित सटीकता सुनिश्चित करने के लिए सुधार भाग द्वारा ठीक किया जा सकता है।

▪ विभिन्न कार्डबोर्ड मोटाई के अनुकूल होने के लिए ऊपरी ड्राइव दबाव को ऊपर और नीचे समायोजित किया जा सकता है

• प्री-फोल्ड सेक्शन:

▪विशेष डिजाइन पहली फोल्ड लाइन को 180 डिग्री और तीसरी फोल्ड लाइन को 165 डिग्री पर प्री-फोल्ड कर सकता है।बॉक्स को खोलना आसान बनाएं;

▪इसे चार/छह एंटी-हुक सिस्टम (वैकल्पिक डिवाइस) स्थापित करने के लिए अपग्रेड किया जा सकता है।

• अंकुशखंड

▪हुक नीचे संयोजन, समायोजन तंत्र, आदर्श और लचीला डिजाइन, त्वरित और आसान संचालन के साथ सुसज्जित।

▪खंडित ऊपरी बेल्ट प्लेट, एक विशेष डिजाइन के साथ संयुक्त, बेल्ट को तनाव देने की आवश्यकता के बिना, उत्पाद की जरूरतों के अनुसार विस्तार और संकुचन के लिए समायोजित किया जा सकता है।

▪निचला गोंद सिलेंडर प्रत्येक तरफ एक से सुसज्जित है, क्षमता बड़ी है, और इसे वास्तविक स्थिति के अनुसार चुना जाता है;गोंद सिलेंडर की गोंद मात्रा समायोज्य, स्थिर और बनाए रखने में आसान है;प्रदान किए गए गोंद पहिया की मोटाई 4 मिमी है, और इसे ग्राहक की विशेष आवश्यकताओं के अनुसार भी चुना जा सकता है;गोंद सिलेंडर मजबूत, टिकाऊ स्टेनलेस स्टील सामग्री है;

▪बॉटम ग्लू को हुक बॉटम डिवाइस के चार सेट से पूरा किया जाता है।

▪निचला बेल्ट 30 एमएम है, ऊपरी बेल्ट 20 एमएम है, और ऊपरी दबाव बेल्ट प्लेट विभिन्न कार्डबोर्ड मोटाई के अनुकूल होने के लिए ऊपर और नीचे जा सकती है।

• फोल्डिंग फॉर्मिंग सेक्शन

▪दूसरी फ़ोल्ड लाइन 180 डिग्री है, और चौथी फ़ोल्ड लाइन 180 डिग्री है।

▪सीधे संदेश सुनिश्चित करने के लिए बॉक्स खाली की यात्रा दिशा को सही करने के लिए फोल्डिंग सेक्शन के बाएं और दाएं संदेश बेल्ट की गति को अलग-अलग समायोजित किया जा सकता है।

• प्रेस अनुभाग

▪फोटोइलेक्ट्रिक काउंटर का उपयोग स्वचालित रूप से कागज और पानी स्प्रे दोहरे उद्देश्य प्रणाली लेने के लिए करें।

▪पेपर जैम डिटेक्शन डिवाइस।

▪ऊपरी और निचले बेल्ट का समायोजन सरल और संचालित करने में आसान है।

▪कागज़ताली समारोह वैकल्पिक है।

• कन्वेयर अनुभाग:

▪उत्पादन क्षमता में सुधार के लिए उत्पाद की स्टैकिंग आवश्यकताओं के अनुसार बाएं और दाएं दो-प्लेट मोबाइल स्टैक प्रेस बेल्ट को ऑन-लाइन समायोजित किया जा सकता है।

▪बक्से के ढेर के अवतल भाग को दबाने के लिए एक विशेष अतिरिक्त स्पंज बेल्ट का उपयोग किया जाता है।

▪वायवीय दबाव समायोजन, समायोजित करने में आसान, फिट के समान दबाव को प्रभावी ढंग से सुनिश्चित कर सकता है।

▪स्वचालित मोड में, यह उत्पादन स्टैकिंग की स्थिरता में सुधार के लिए मेजबान अनुपात से जुड़ा हुआ है।

3. मुख्य भागों की सूची

4. अतिरिक्त भागों की सूची

वैकल्पिक सूची:

• निरीक्षण प्रणाली
• दो तरफा टेप के लिए दो सिर
• प्लाज्मा डबल गन यूएसडी 10,000
• खिड़की का गोंद

स्पेयर पार्ट्स सूची की सिफारिश करें
