उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
MTM/DINGXING
प्रमाणन:
ISO/CE
मॉडल संख्या:
एसएफ-102

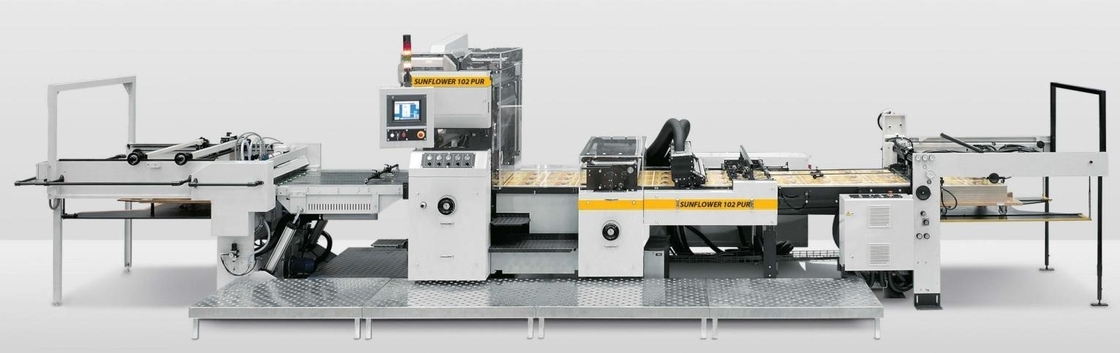

एसएफ-102 फिल्म लैमिनेटर स्विट्जरलैंड द्वारा डिजाइन किया गया
स्टेनमैन, स्विट्जरलैंड से लाइसेंस के तहत शेन्ज़ेन मॉडर्न टॉप मशीनरी कं, लिमिटेड और शंघाई योको प्रिंटिंग मशीनरी कंपनी लिमिटेड द्वारा शंघाई में निर्मित
| 2. विशिष्टता | ||
| मैक्स।शीट का आकार (लंबाई x चौड़ाई) | 740 x 1040 | मिमी |
|
मिन।शीट का आकार (लंबाई x चौड़ाई) चादर का वजन |
340 x 300 100 - 600 |
मिमी जी / एम 2 |
| मैक्स।शीट आउटपुट *) | 10000 | sph |
| या अधिकतम।उत्पादन की गति | 80-100 | |
| मी/मिनट | ||
| स्थापित सत्ता | 42 | केवीए |
| बिजली की खपत (400 वी, 50/60 हर्ट्ज पर औसत मूल्य) | 20 - 25 | केवीए |
| फिल्म की मोटाई *) | 10 - 100 | मेरे |
| मैक्स।फिल्म की चौड़ाई | 1020 | मिमी |
| मैक्स।फिल्म रोल व्यास | 410 | मिमी |
3. प्रत्येक खंड का विवरण
पद।1
चादर फीडर एसएफआई 108/145 एल
टेबल के साथ फीडर, अंडरलैप्ड तरीके से चादरें खिलाना।
फीडर पीछे के छोर से चादरें चूसता है और स्टैक के पार्श्व समायोजन की अनुमति देने वाली पाइल प्लेट से लैस होता है।समायोज्य पार्श्व ब्लोअर नोजल शीट के नीचे एक एयर कुशन बनाते हैं और उच्च गति पर भी शीट फीडिंग द्वारा उचित शीट की गारंटी देते हैं।
डबल शीट नियंत्रण के साथ।
पद।2
शीट्स लगातार शीट एलाइनमेंट यूनिट में अंडरलैप्ड चलती हैं, एक मैकेनिकल साइड ले डिवाइस (ऑपरेटिंग साइड) द्वारा लैमिनेटिंग लैमिनेटिंग के लिए आवश्यक अंडरलैप के लिए फ्रंट स्टॉप के खिलाफ एडजस्ट किया जाता है और फिर उत्पादन की गति को तेज किया जाता है।
अंडरलैपिंग की लंबाई
0 - 30 मिमी
पद।3
एकीकृत धूल निष्कर्षण प्रणाली और धूल फिल्टर के साथ दो काउंटर रोटेटिंग ब्रश सब्सट्रेट सतह को किसी भी ढीली अशुद्धियों से साफ करते हैं।
कैलेंडर का उपयोग शीट की सतह को संदूषण (एंटी सेट-ऑफ पाउडर, आदि) से साफ करने के लिए किया जाता है।
एक गर्म क्रोम रोलर कणों को उठाता है और साथ ही साथ चादरों को कैलेंडर करता है
इसी दबाव के साधन।डॉक्टरिंग सिस्टम क्रोम रोलर को लगातार साफ करता है।इसके परिणामस्वरूप चिपकने की कम खपत होती है।
| क्रोमेड कैलेंडरिंग रोलर का व्यास | 180 | मिमी |
| काउंटर प्रेशर रोलर का व्यास | 180 | मिमी |
| पानी गर्म सतह का तापमान तक | 80 | º सी. |
| रोलर्स का गैप असीम रूप से समायोज्य | 0 - 2 | मिमी |
पद।4

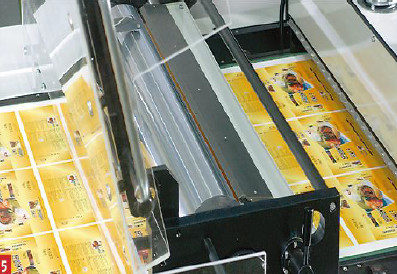

लेमिनेटिंगइकाई, जिसमें शामिल हैं:
70 - 90 डिग्री सेल्सियस और इसमें शामिल हैं:
क्रोम प्लेटेड स्टील रोलर और रबर्ड काउंटर प्रेशर रोलर से मिलकर, दोनों को स्वतंत्र रूप से मोटराइज्ड किया जा रहा है।लैमिनेटिंग रोलर्स को गर्म नहीं किया जाता है और प्रदान किए गए समायोज्य अंतर के संबंध में गारंटी देता है जो उनके वजन से स्वतंत्र सबस्ट्रेट्स का पूर्ण ले-फ्लैट सेट करता है।यह शीट विरूपण से बचने के लिए एक उच्च काउंटर दबाव और कम लेमिनेशन दबाव सुनिश्चित करता है।
लेमिनेटिंग स्टेशन के तुरंत बाद स्थित इलेक्ट्रॉनिक रूप से नियंत्रित रोटरी "हॉट-नाइफ" फिल्म शीट को शीट से अलग करती है, फिल्म की चौड़ाई और मशीन की गति से स्वतंत्र।जुदाई की सटीकता ± 1 मिमी के भीतर है।
पद।5
अलग किए गए लैमिनेटेड पेपर/बोर्ड शीट्स को ढेर करने के लिए।पाइल फॉर्मेशन को आगे और पीछे के स्टॉप और दो साइड जॉगर्स द्वारा नियंत्रित किया जाता है
पद।6
*** विद्युत नियंत्रण प्रणाली और पीएलसी सीमेंस का उपयोग करते हैं!
सीमेंस नवीनतम S7-1200 PLC, पेपर फीडिंग, मेन मोटर, डिलीवरी, ग्लू पंप स्वतंत्र PLC प्रोग्रामर का उपयोग करें।
विकेंद्रीकृत केंद्रीकृत नियंत्रण प्राप्त करने के लिए सीमेंस प्रोफिनेट नेटवर्किंग के माध्यम से।सर्वो और आवृत्ति रूपांतरण सभी Profinet नेटवर्क द्वारा नियंत्रित होते हैं।
मशीन एक परीक्षण मूल्य और एक प्रोग्राम करने योग्य निगरानी प्रणाली से लैस है।स्थानीय रूप से स्थापित पर्यवेक्षण इकाइयां और ड्राइव सिस्टम ईथरनेट लिंक द्वारा मुख्य नियंत्रक से जुड़े हुए हैं।कलर डिस्प्ले पैनल के साथ स्थापित टच पैनल का उपयोग पूरी मशीन के संचालन के लिए किया जाता है।अतिरिक्त स्थानीय ऑपरेटिंग नियंत्रण अनुमति देते हैं जहां संबंधित मशीन मॉड्यूल तक सटीक पहुंच की आवश्यकता होती है।
एक स्पष्ट योजनाबद्ध संचालन प्रदर्शन रंग संकेतों और टेक्स्ट विंडो का उपयोग करके पूरे सेट-अप, उत्पादन और सफाई प्रक्रिया चक्र के दौरान ऑपरेटर का मार्गदर्शन करता है।
नौकरी प्रबंधन प्रणाली भी शामिल है जो बार-बार होने वाली नौकरी के मामले में मशीन सेटिंग्स को याद रखने की अनुमति देती है।
इच्छा पर पूरी मशीन प्रबंधन प्रणाली को रेट्रोफिट किया जा सकता है या मांग पर आपूर्ति की जा सकती है।
रंग संकेत और पाठ विंडो के साथ सरल मेनू नियंत्रण ऑपरेटर का समर्थन करता है।त्रुटि निदान प्रणाली द्वारा समर्थित है।
पद।7
ऑपरेटिंग चक्र का योजनाबद्ध प्रदर्शन।सेटिंग्स विज्ञापन समायोजन स्क्रीन के साधारण स्पर्श द्वारा किए जाते हैं।मशीन की स्थिति को कलर कोड में दर्शाया गया है।
अनुवादक की आवश्यकता है, यह ग्राहक के खाते में होगा।
